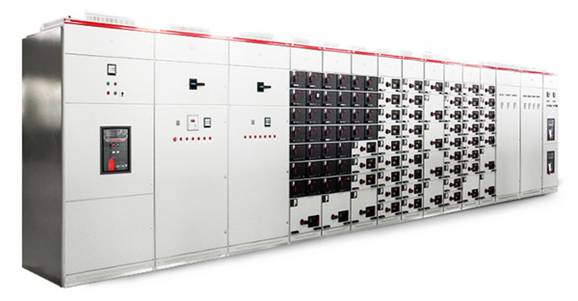

MNS2.0型低壓抽出式開關柜
一.概述
MNS2.0型低壓抽出式開關柜（以下稱開關柜）是我公司采用了瑞士ABB公司得MNS系列低壓開關柜技術并加以綜合改進后開發的，是目前國內較先進的低壓抽出式開關設備。該產品均由標準化的、成系列的模塊組成，并且抽屜具有可靠的機械聯鎖裝置，使用戶在使用時更安全、更可靠。
本開關柜適用于交流50（60）HZ、額定絕緣電壓和工作電壓為380（400）V、660v、額定電流6300A及以下三相五線制的電力供電系統，可用于發電廠、變電所、工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心，作為發電、輸配電、電能轉換及對電能消耗設備的控制，并通過電容補償對其主母線進行無功補償。
二.先進的MNS2.0的最新特點
1.上通風門、電纜室門和后門，轉動部分由暗鉸鏈改為明鉸鏈，這使得門轉動平穩，轉動角度更大，同時也比以前要美觀，整體效果更加協調。
2.改進前，一次轉接件與塑料功能件直接相連。假如發生特殊故障，導致一次轉件燒毀，這樣會給現場的維修帶來較大的困難，更換時間較長。而改進后，由于一次轉件改為獨立安裝維修方便，減少了停電時間，經濟效果顯著。
3.MCC柜的一次電纜出線方便更加靈活。相比以前，除了保留原有的側出和后出的方案，更增加了同時側出和后出的混合方案，極大的方便了用戶。
4.8E、16E和24E單元抽屜內的一次電聯的規格可以根據回路的實際電流大小選擇電纜，這有利于用戶現場的維修和更改。
5.改進后，后出線方案的后門結構與以前相比，對中立柱進行了重新優化，從而增加了出線電纜的空間，便于用戶維修。
6.改進后，后出線方案的二次接插件由側面位置改到后隔板位置。這樣，不但減少了二次電纜到端子的距離，而且避免了因現場柜子并柜后無法維修的問題。（600mm寬后出線方案容易產生）。
7.可翻門式頂蓋，安裝方便，省力省時。
三.使用條件
1.周圍空氣溫度不高于+40℃，不低于-5℃，而且24h內其平均溫度不高于+35℃。
2.周圍空氣相對于濕度在最高溫度為+40℃時不超過50%，在較低溫度時有較大的相對濕度，如+20℃時為90%，但考慮到由于溫度的變化有可能會偶然產生適度的凝露。
3.戶內使用時，使用地點的海拔高度不超過2000m。
4.應安裝在無劇烈震動和沖擊，以及不使電器元件受到腐蝕的場所。
四.使用條件
|
標準及技術規范 |
GB7251.11997(IEC60439-1:1999,IDT)低壓成套開關設備和控制設備（TTA) |
|
JB/T9661-1999低壓抽出式開關成套設備 |
|
|
過電壓類別 |
IV III |
|
污染等級 |
3 |
|
額定工作電壓（Ue)(v) |
380(660) |
|
額定絕緣電壓(Ui)(V) |
660(1000) |
|
額定頻率（HZ） |
50(60) |
|
水平母線 |
銅母線 |
|
額定電流 |
6300A 5000A 4000A 3150A 2500A 2000A 630A |
|
額定峰值耐受電流( kA) |
105,140,176.(0.1s 最大值) |
|
額定短時耐受電流(kA) |
50,65,80 (1s 有效值) |
MNS2.0型低壓抽出式開關柜
|
垂直母線 |
銅母線 |
|
額定最大工作電流 |
≤1250A |
|
額定短時耐受電流 |
50kA |
|
額定峰值耐受電流 |
105kA |
|
外殼防護等級 |
lP30 1P40 (特殊說明) |
五.結構特征
本開關柜由于引進了瑞士ABB先進技術，并在其原有的基礎上加以技術改進，使其更加符合我國國情。柜體采用25mm為模數的C型材通過連接件來組成各種得以滿足各種需求的柜架結構和抽屜單元，在MCC柜中大量采用高強度的阻燃型工程塑料組件，使其安全性更可靠，同時加之國外的功能板加以改造，以200mm為模數加以組合，使其更利于PC柜與MCC柜混裝柜體的設計需求，抽出單元與柜體具有可靠的連鎖裝置，以防止在開關通電狀態下的帶負荷拉閘，提高了其安全性，另外該柜體一般采用冷軋鋼板進行處理后組裝而成，也可以根據用戶的不同需求采用敷鋁鋅鋼板。
1.開關柜類型
a. 受電、母聯柜
b. 動力中心柜（PC）
采用國內外的各種類型的框架式斷路器如CDW7、CDM7（德力西產品）E、MT系列斷路器進行配電。

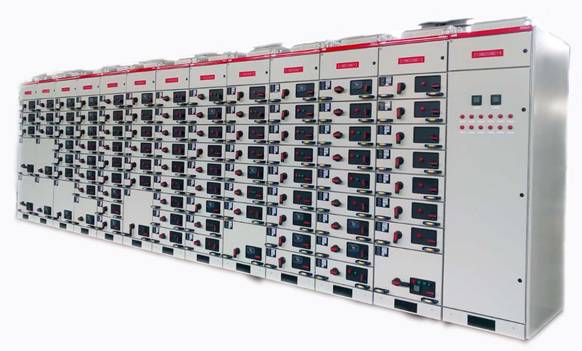

c. 電動機控制中心柜（MCC）
由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗄芰Φ乃軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。
d. 無功功率補償柜

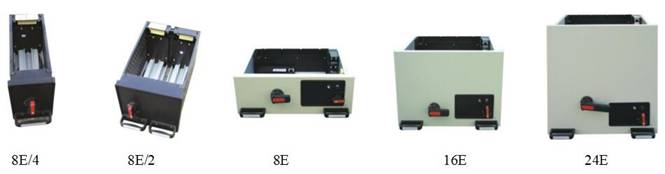

2.抽屜類型
有五種尺寸都是以8E(200mm)高度，進行模塊化結構設計，其有效元器件安裝高度為1800mm，使柜體整體布局更加合理，更美觀。
|
抽屜型式 |
8E/4 |
8E/2 |
8E |
16E |
24E |
|
最多容納單元數 |
36 |
18 |
9 |
4+8E |
3 |
